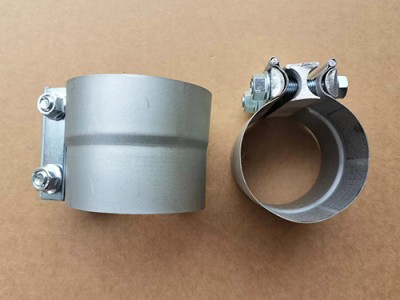

U型卡箍的结构形式以及特点其一、双管卡箍的结构形式
卡圈数目采用4~6个，小规格导管直径40~70mm时，采用4个；大规格导管直径80~140mm时，采用6个。一般多采用4个以上卡圈，且随着导管直径的增加，卡圈数目也相应增加。
箍带与卡圈之间采用铆接结构，这种结构和以往的箍带与卡圈之间的焊接结构相比，无焊接应力，能获得高强度的密封连接，目前在国内外该结构形式成为较先进、较可靠、维修性较佳双管卡箍，同时还减少经常拆卸引起箍带变形疵病。
两凸缘设计有宽(0.2±0.5)mm、高0.6，45°角的梯形小凸台，且凸台上45°角过渡处锐边不打钝、光洁度采用Ra0.8的精度，这种结构与矩形截面密封圈配合使用，可获得高强度的密封性能。
两凸缘与密封圈之间采用梯形槽密封结构，这种结构与矩形截面密封圈配合使用，U型卡箍易于加工、便于定位夹紧。凸缘与卡圈之间采用圆锥面干涉过盈配合联接，同轴性好，耐冲击性能好，装拆方便，不需很大轴向力，配合面不易擦伤，可以多次装拆而不影响其联接强度，但对配合面的接触精度、表面加工精度要求高。其接触率要求大于73%，应接触均匀。本结构中凸缘与卡圈之间接触面的几何形态完全相同，处处贴合，且接触面的表面粗糙度为Ra0.8的高精度要求。
箍带采用轻便式结构，在箍带上设计有减轻孔和铆钉孔，结构紧凑，质量轻，大大减轻了箍带的质量，从而实现结构轻便、操作灵活、高强度密封和可靠性，提高作战性能。
在螺母中设有保险孔，连接固定好打上保险，既可以防松，又可以防止人为的破坏。
其二、U型抱箍的特点
快速：能快速连接管道，安装速度比法兰连接快4倍以上并且有挠，可防止位移漏水。
简易：沟槽式管接头比法兰轻，螺栓数量少，舍弃了法兰接头的对孔对锁等复杂程序，作业是无需特殊技术，作业人员只需扳手操作即可。U型抱箍安装对中方便，管件任意旋转而无须刻意对中，因此，安装速度快，芳动强度低。
可靠：科学合理的设计为管路提供可靠耐久的三重保障。拷贝林挠性接头选用高品质的橡胶圈密封，C型结构，使得管内压力越大，密封性能越好。
经济：沟槽式管接头与传统的法兰相比，施工和成本总费用可节省20%-40%。
隔振：管未段端可阻断噪音并防止震动的传播，C型橡胶圈充分发挥吸音和减振作用。扰性接头能解决管路热胀冷缩，整个系统不需要另加伸、缩接头。
占用空间小：沟槽式管接头与法兰连接所占空间的比例
紧固螺栓无方向性，特别能克服因工作空问狭小带来的不便。
标准配置：不锈钢壳体(304/316）、天然橡胶密封圈、不锈钢重型螺母
其它配置：球墨铸铁（铸钢）、橡胶密封圈、镀锌螺丝
应用范围
纯水系统、生活用水系统、市政给水系统、空调系统、消防
系统等机械配管系统。
